本安型流量计前面板的中央是显示窗口，用于显示数据及提示信息。
   显示窗口下面有三个按键，从左至右分别是上翻键、下翻键及回车键，变送器的操作主要就是操作这三个按键。打开三个按键下面的翻盖，里面是回车同步按钮和电源开关。
   注意：回车同步按钮必须与回车键同时按下，回车键才会起作用。设置该按钮专门用于防止误操作。
1.3.2复合型流量计变送器
   复合型流量计的变送器前面板有显示窗口、上翻键、下翻键、回车键和回车同步键。有两条电缆引出：一条短电缆一端接有插头，与传感器相接；另一条有十根芯线的长电缆，提供给用户使用。
1.3.2.1复合型流量计变送器接线说明

图六 复合型流量计变送器后盖内接线图

   复合型流量计的变送器后盖内如图六所示，装有安全栅和输出接线板。安全栅上蓝色端子的引线通过一次表电缆分别接至一次表的激振器、位移传感器和温度传感器。安全栅上面是输出接线板。其中CURR2/F2正常出厂配置是CURR2。N.O.3和N.O.4是批量控制继电器2触点输出，CLEAR/GND用于外接批量控制手动清零按钮。N.O.3、N.O.4和CLEAR/GND没有接到输出电缆上。用户不要打开前盖，必要时在厂家技术人员的指导下可打开后盖改接输出电缆。
复合型流量计变送器输出电缆为十芯的长电缆，供用户使用，见图七。分别为：
● 电流环输出：通道1电流输出??CURR1（棕色）
通道2电流输出??CURR2（红色）
● 频率输出：通道1频率输出?F1（橙色）
● 电流环和频率输出共用地线：GND（黄色）
● 批量控制继电器1触点输出：N.O.1（绿色）
批量控制继电器1触点输出：N.O.2（兰色）
● RS485通讯：A（紫色）
   B（灰色）
● 供电电源：+24V（白色）
● 电源地线：GND2（粉色）
其中电流环输出与频率输出共用一个地线，电源单独一个地线，两个地线千万不要混淆！

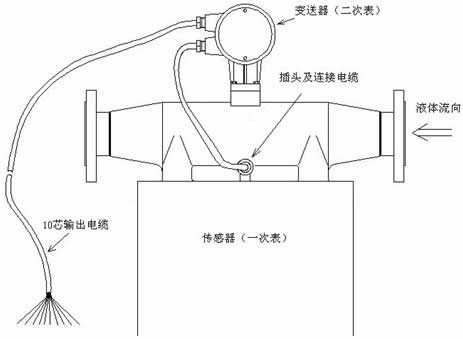

图七 复合型流量计接线示意图

1.3.2.2复合型流量计变送器前面板说明
复合型流量计变送器的前面板示意图见图八。

图八 复合型流量计变送器前面板示意图

复合型流量计前面板的中央是显示窗口，用于显示数据和信息。
显示窗口下面有三个键，上方圆圈内有一个键，此四个键是磁性开关键，操作时用专用磁笔贴近键面圆圈的玻璃即可。窗口下面从左至右分别是上翻键、下翻键及回车键，窗口上方是回车同步键。
2.计量校准
KLB-CMFI型质量流量计属高精度计量仪表，使用中为了保证测量数据的准确，要定期送计量部门检定。检定校准的操作如下：
直接测量仪表的频率输出。需要预先进入设置菜单设置频率输出的质量流量上限值，该值对应输出频率10kHz。在正常操作菜单下，选中已接线的输出通道为质量流量，就可以进行计量检定了。
如果计量检定结果超差，可以依据测试结果修正流量参数k。新的流量系数k1计算公式如下：
误差：δ= ( mfd – mfs ) / mfd * 100 %
k1 = k0 * ( 1 –δ )
式中：k1 — 新的流量系数，用于输入到二次表中；
k0 — 二次表中原存储的旧流量系数；
mfs — 计量标准得到的质量平均值；
mfd — 二次仪表显示的质量平均值；
δ — 误差。
简化计算： k1 = k0 * mfs / mfd

3.故障排除

故障排除表（表四）

故障现象	查找原因	排除
dp值不稳	安装不正确	按5.1正确安装
dp值忽大忽小	清零无效果	检查表的接线并接好
显示“停振”	表接线是否断开？使用时间太长应该清洗管道	检查表的接线并接好；否则清洗管道
密度不准	初次现场安装时	调整密度系数b
显示“密度太小”或密度时大时小	管道中有气体	排出气体或在流量计前增加气液分离装置
死机（开机显示不变）	关机时间太短就开机，或电源插头接触不良	使插头接触良好，关机后保持10秒再开机
流量出现负值	在有流量时误清零，或选了dp-0阀门关闭不严	不选dp-0，关上下阀门后重新清零
上位机通讯无信号	查A、B双绞线无断线	A、B调换接
上位机通讯时好时坏	查上位机程序如果正确	更换质量好的RS232/485转换器

正常传感器测试参数：
驱动线圈（第1-2针）：电阻值：<50Ω；交流电压（有效值）：1V±0.5V
检测线圈（第3-4及5-4针）：电阻值：<100Ω；交流电压（有效值）：0.5V±0.3V
温度电阻（第7-8针）：100Ω±10Ω（0℃时），温度系数约为0.38Ω/℃
温度电阻（第6-7及8-9针）： 0Ω+2Ω
4.维修与保养
产品的寿命长短与其维修与保养的好坏关系很大，为了延长质量流量计的寿命，一定要做好维修和保养工作：
（1）保持传感器和变送器清洁，变送器不得放在灰尘过多的地方；
（2）传感器和变送器须轻拿轻放，不得摔扔；
（3）传感器须定期清洗内部管道，对于粘性大的流体介质，须缩短清洗周期；
（4）定期检修、保养。对准确度要求较高的用户，需定期及时送计量部门检定。
