安装使用说明
   本产品由传感器（一次仪表）和变送器（二次仪表）两部分组成。
   传感器是质量流量计的机械部分，内部装有激振器、位移传感器和温度传感器。
   变送器是仪表的显示部分，也是仪表的电气部分。它内部装有电源、模拟电路、数字电路、显示器和输出等，它的基本功能是：接收并处理传感器的电信号，经过处理直接得到质量流量、温度和密度，并根据上述参数导出体积流量等所需测量的参数；可以显示、输出、储存和远程传输、修改流量计参数。变送器内部都装有安全栅，起防爆隔离保护作用。
   复合型流量计的传感器是本质安全型，变送器是隔爆型，传感器和变送器都可以在爆炸性气体环境下工作，可以放在危险区。
   本安型流量计的传感器为本质安全型，可以在爆炸性气体环境下使用，变送器只能在规定的安全环境下工作。

1.安装及调试
1.1仪表的安装
   KLB-CMFI型质量流量计主要分为两部分：传感器和变送器，两者之间由屏蔽电缆连接。本安型流量计的变送器必须放在符合规定条件下的环境，不可以放在危险区。变送器电源为交流220V。电源插头的中心接地要与地相连。本安型流量计传感器和变送器的安放见图一。

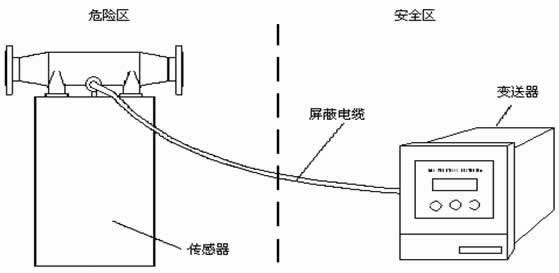

图一 本安型流量计安放要求简图

   本安型流量计变送器一般安装在仪表柜上，仪表柜上开一152mm X 152mm的方孔，然后用随机附送的固定板、固定螺母和螺丝按图二所示固定本安型流量计变送器。

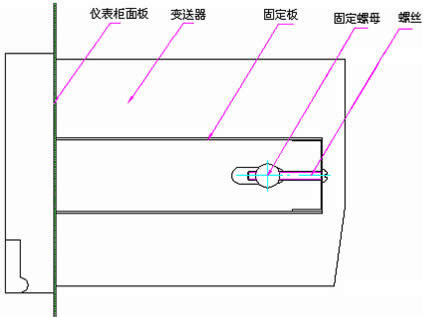

图二 本安型流量计变送器安装图

复合型流量计的变送器用随机附送的四个内六角螺丝直接固定在传感器之上，两者之间由屏蔽电缆连接。变送器电源为直流24V。随机附送一条接地线，该地线一端拧在固定螺丝上，另一端要与地相连。

传感器的安装如图三所示，现做以下说明：
(1)KLB-CMFI型质量流量计一般安装在水平管道上，主体部分自然垂直向下。安装时注意流量计上标注的流向标志应与管道中的液体流向相同，如果流向标志因长期使用不清晰时，也可参考图三判断传感器流向：当传感器的电缆插座在背面时，流向为从左向右；
(2)流量计的上游和下游需安装固定支撑架；
(3)安装时要保证流量计的法兰盘与管道上的法兰盘同心，拧固定螺栓时要保证多个螺栓均匀受力，不可强迫对位，以免一次表上产生扭矩或弯矩；
(4)流量计下游管道需要有一定的背压，不能直接处于开放状态，防止管道内液体不能充满，造成测量不正确；
(5)流量计必须离开地面，也不能与其它物品相接触；
(6)流量计上游管道口径可以大于或等于流量计口径，不能小于；
(7)测量易气化的液体，要将流量计传感器整体加保温材料保护，以免结露或结霜损坏传感器；
(8)对DN6、DN10两个螺纹接嘴的型号，上述(3)、(5)条不适用。安装时传感器需固定在地面，用软管连接到管道
（9） 传感器和变送器的编号要一一对应，否则可能产生测量误差。

水平管道： 主体朝下， 测量液体， 出口必须高 0.8米以上

水平管道： 主体朝上， 自排空， 测量浆液， 出口必须高于 流量计最高 点0.8米以上

垂直管道： 旗式安装， 自排空， 测量液体或浆液， 液体必须从下往上流

图三 传感器安装图

1.2安装环境要求
KLB-CMFI型质量流量计是高精度测量仪表，为了保证测量准确度，需保证安装的环境要求：
(1)传感器和变送器不得安装在有强磁干扰的区域，否则会影响电路信号，从而影响测量准确度；
(2)传感器安装的管道不能有其他强振动干扰，若有要加减震措施；
(3)对需要安装在户外的情形，要注意最高和最低的环境温度，应当考虑防风遮雨措施，避免风吹雨淋，以提高流量计的使用寿命；
(4) 本安型流量计变送器应安放在安全区或合适的控制室；
(5) 本安型流量计传感器和变送器之间的电缆及复合型流量计变送器的输出电缆最长不应超过200米。
1.3变送器操作说明
变送器是质量流量计的电气部分，是数据控制和显示的核心部件。
1.3.1本安型流量计变送器
本安型流量计的变送器前面板有显示窗口、三个按键、电源开关和回车同步按钮，后面板有保险管插座和两排双列接线端子。内部装有安全栅。
1.3.1.1本安型流量计变送器后面板说明
本安型流量计的变送器后面板示意图见图四。

图四 本安型流量计变送器后面板

后面板上右边第一列是十针接线端子座，该座从上至下，第一和第二针与激振器连接（标示OUT, GND）；第三、第四和第五针分别与左右位移传感器连接（标示L1, GND, L2）；第六、第七、第八和第九针与温度传感器连接（标示+Tem1, +Tem2, -Tem1, -Tem2）；第十针接电缆屏蔽层（标示Shield）。与十针接线端子座对应相连接的十根线颜色分别是棕、红、橙、黄、绿、蓝、紫、灰、白、粉（黑）。连接这十针接线端子座插头及电缆出厂时已连接好，用户不要自行改动。如铺设电缆时需要拆下插头，要记住连接顺序，以便按原样恢复。
后面板上右边第二列是十二针接线端子座，该座从上至下，第一和第二针是输出通道1（ch1）和通道2（ch2）4mA~20mA电流信号（标示Curr1, Curr2），第三针是电流信号的地线（标示GND）；第四针和第五针是输出通道1（ch1）和通道2（ch2）0Hz~10kHz频率信号（标示F1，F2），第六针是电流信号的地线（标示GND）；第七和第八针是全关阀批量控制继电器1常开触点输出（标示N.O.1, N.O.2）,用户订货时预先说明，可改为常闭触点输出；第九和第十针用于RS485数据通信（标示A, B）；第十一和第十二针用于清除批量质量累加值（标示CALM, GND），外接按钮按下批量显示清零，开始下次批量控制。
后面板上左下角是电源插座，电源是AC 220V/50Hz。插座上有保险丝。
1.3.1.2本安型流量计变送器前面板说明
本安型流量计的变送器前面板示意图见图五。

图五 本安型流量计变送器前面板
