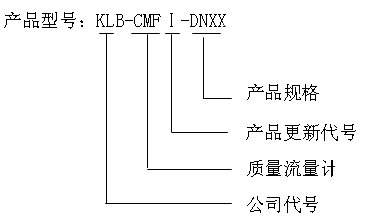

产品的分类

   根据管道公称直径,产品规格可分为:DN6、DN10、DN15、DN25、DN40、DN50、DN80、DN100(单位:mm)八种。
   选择合适规格的流量计是安全运行和准确计量的前提。依据下面的选型方法,可以帮助用户正确选择质量流量计。
   在选型以前,应掌握选型参数:流量范围(最大流量、额定流量、常用流量、最小流量),管道尺寸(内径、外径),操作压力,允许压损,介质温度,介质密度(或比重)和粘度,介质允许流速,准确度等。此外还应了解现场安装的要求:如电缆长度、信号的制式、防爆标志、环境条件等等。
   (1) 预选一种公称通径的质量流量计
   用户或仪表设计人员应根据被测介质的流量范围、管道内径,预选一种质量流量计。
   举例:如流量范围为8~20t/h,管道内径Φ内 = 80mm,流体粘度μ = 25cP,比重S = 0.8。则可预选DN50型,公称通径50mm,最大流量80t/h的流量计。(如果用户已知流体的运动粘度mm2/s值,则乘以流体密度或比重即可得绝对粘度μ值。)
   (2) 核查压损值
   依据我公司提供的各种规格流量计以水为参照(μ=1)时在不同粘度下的流量/压损曲线图。查找出对应的压损值为0.08MPa。
   该压损值称为图示压损,标记为ΔP图示 = 0.08MPa。
   (3) 由被测流体的比重S计算实际压损值
   被测流体的实际压损:ΔP实际 = ΔP图示 / S = 0.08MPa / 0.8 = 0.1MPa
   一般来说,此压损值能符合工艺和设计的要求,余下的工作是检查所选流量计的公称压力、温度适应范围是否符合操作条件的要求。
   (4) 核算流速
    如果工艺和设计对流速有要求,则应按下式核算流速:V = Kv × Qm / C。
   式中:最大流量Qm = 20 (t/h)
   流速因子Kv = 0.197 (h m/t s)
   流体密度与水密度的比值(或比重)C = 0.8
   则流速为:V = 0.197 × 20 / 0.8 = 4.925 m/s。
   对于易燃易爆化学品,为避免大流速产生静电,最大流速应满足工艺和安全的规定。
   (5) 如果粘度很大,例如粘度不是25cP而是500cP,则从查图可知相同流量时的压降就会达到0.8MPa。此值如不能被工艺和设计压降值所允许,则上述初选被否定。应该选公称通径大一号的质量流量计,例如DN80,并重复上述查表和计算工作。
   (6) 选择了公称通径合乎要求的流量计后,还应验算该点的测量准确度是否符合要求。
   准确度 = ±[0.2% + (零点稳定度/瞬时质量流量)×100%]
